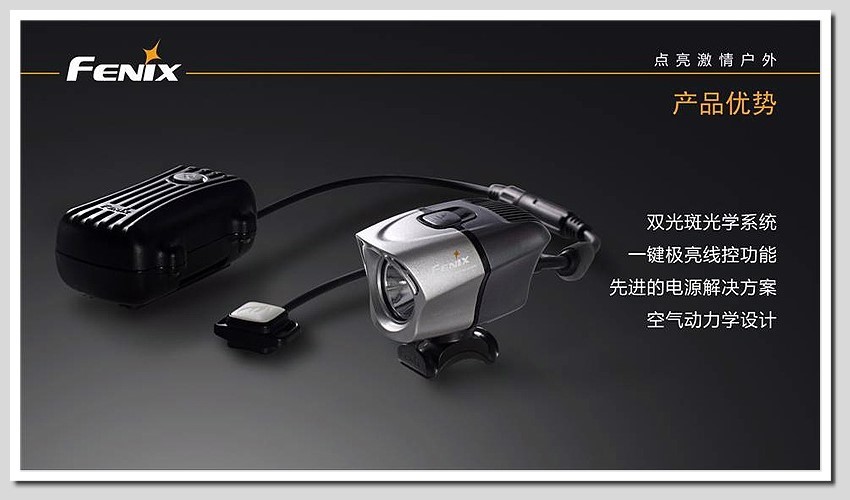

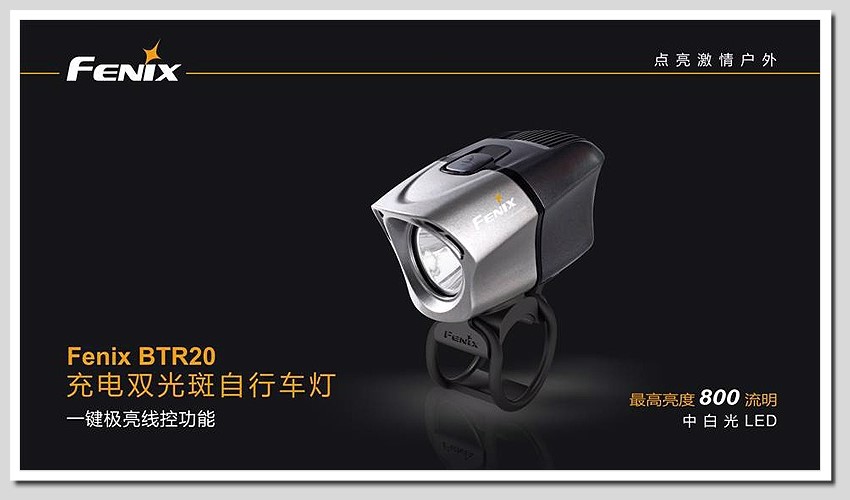

Fenix 專業車燈BTR20

雙光斑光學系統
ㄧ鍵極亮線控功能
先進的電源解決方案

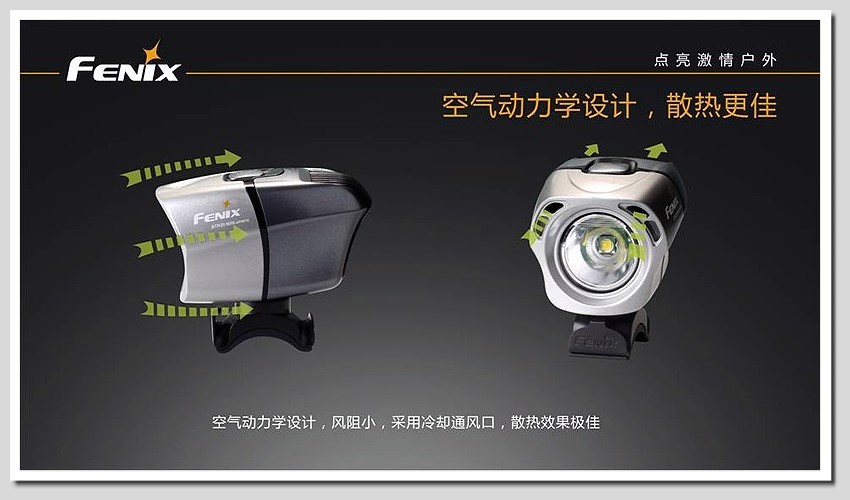

空氣動力學設計

BTR20 是一款有雙光斑光學照明系統的分體式自行車燈，配備可充電電池包。 BTR20 擁有四檔照明模式及閃爍警示模式。照明模式的最高亮度可達 800 流明，最大射程為 167 米 。檔位設置非常適合郊外穿越及休閑騎行，同時也兼顧山地越野與城市通勤。操作方面， BTR20 選用了燈頭一鍵集成式開關，可實現開 / 關機，檔位切換，模式切換的功能。同時也配備了線控開關，提高了用戶的操作體驗。相信 BTR20 會成為您騎行的得力助手。

•  使用 Cree XM-L(T6) 中白光 LED ，最高亮度 800 流明

•  線控一鍵極亮功能

•  使用BA2B 可充電電池包

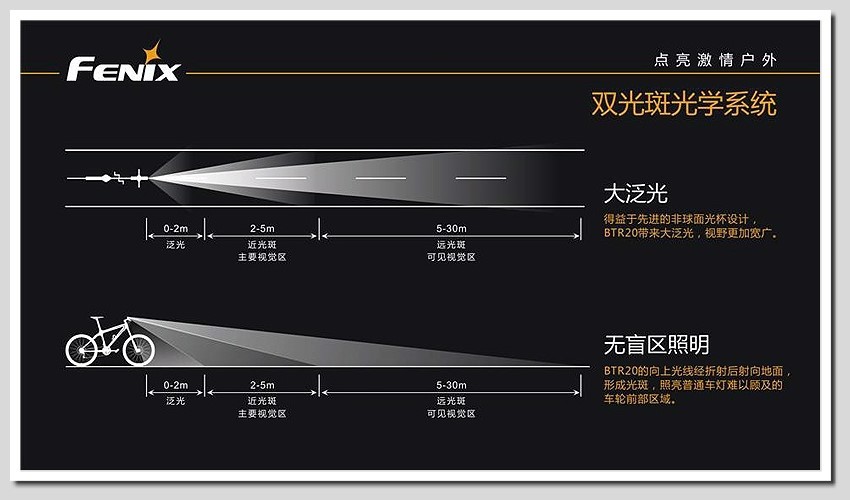

•  采用非球面光杯，泛光角度大

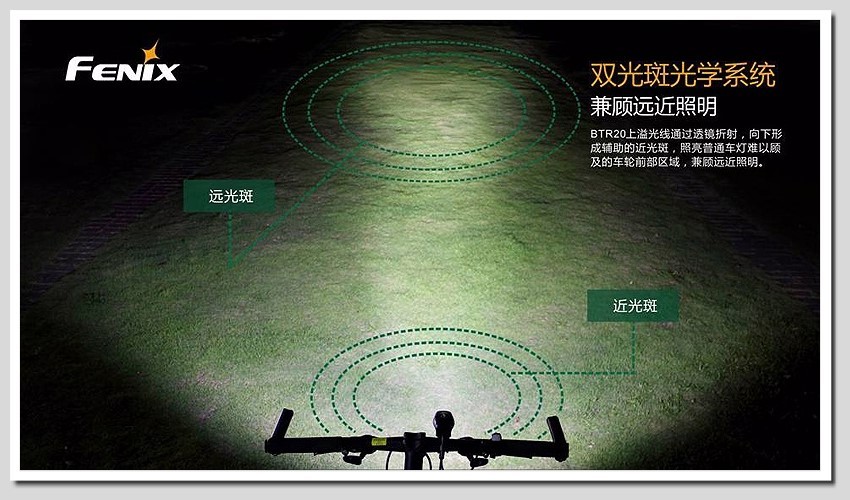

•  雙光斑照明系統

•  四個亮度檔位及閃爍模式
注：上述參數只是一個近似值，以 Fenix 型號為 BA2B 電池包在實驗室環境中測試所得，可能會隨著車燈、電池和使用環境而發生變化。

操作方式

1 ．單擊燈頭按鈕打開車燈，長按 2 秒關閉車燈。

2 ． 開機狀態下，單擊燈頭按鈕，即可按極亮→低亮→中亮→高亮→循環的順序調節車燈亮度。雙擊燈頭按鈕，即可進入閃爍模式，再次單擊燈頭按鈕，即可回到照明模式。

3 ．在關機狀態下，按下線控按鈕，可以點亮車燈到最亮檔，放開即關閉。在開機狀態下， 如前檔位為最亮檔以下的檔位，按下則進入最亮檔，鬆開回到當前檔位；如當前檔位為最亮檔，按下則進入最亮的下一個檔位，鬆開加到當前檔位。

電池包充電：

•  將充電器連線端口插入電池包連線端口，聽到“哢”的一聲確定充電器與電池包已連接。

•  充電器指示燈顯示為紅色，表示正在充電，充電器指示燈將顯示為綠色，表示充電完成。充電完成後，請及時取下，以免對電池造成成損壞。

•  將充電器連線與電池包連線斷開連接時，請捏住連接端口，旋轉同時向兩側拉開 。

注：

1. 由於本產品以極亮檔長時間工作時，會積累大量熱量，當溫度較高時車燈可能會?動過熱保護功能，自動降低亮度檔位。

2. 車燈會自動記憶照明模式的亮度檔位，但不會記憶模式。每次打開時都會以照明模式開始工作。

3. 當車燈從極亮檔切換到低亮檔時，為了使人眼有一個適應時間，車燈亮度將有一個緩慢變暗的過程。最後變至低亮檔。

4. 當車燈當檔位循環時，如果當前電量不支持進入高檔檔，則在高亮檔以下的檔位進行循環。（如：當車燈由 3 檔進入 4 檔時，由于電池電量不?，不能進入第 4 檔，則車在在 1 ～ 3 檔間進行循環）

低電量警示

車燈有低電量警示功能，當燈頭的電量指示燈由綠色變為紅色時，表示電池電量不足，應儘快更換電池。若繼續使用，車燈不會主動關閉，但會自動降低當前工作檔位，推遲由于電池電量耗盡造成車燈突然熄滅的時間。

注：

使用 4*CR 123A 電池對車燈進行供電時， 低電量警示可能不會起作用。

安裝方式

如何安裝在車把上

1 ．扭動燈頭，使燈座與燈頭呈 90 °。

2 ．選擇一個適合您車把尺寸的 O 圈，將 O 圈無把柄一端套入帶有 LOGO 燈座一端。

3 ．將燈座置于車把上（帶 LOGO 端朝前），然後將 O 圈帶把柄一端繞過車把後套入燈座扣位。

4 ．根據您的照明需求，調整燈頭方向即可。

注：燈頭與燈座鬆緊度可通過燈座底部螺絲調節，您可根據使用習慣自行調節。

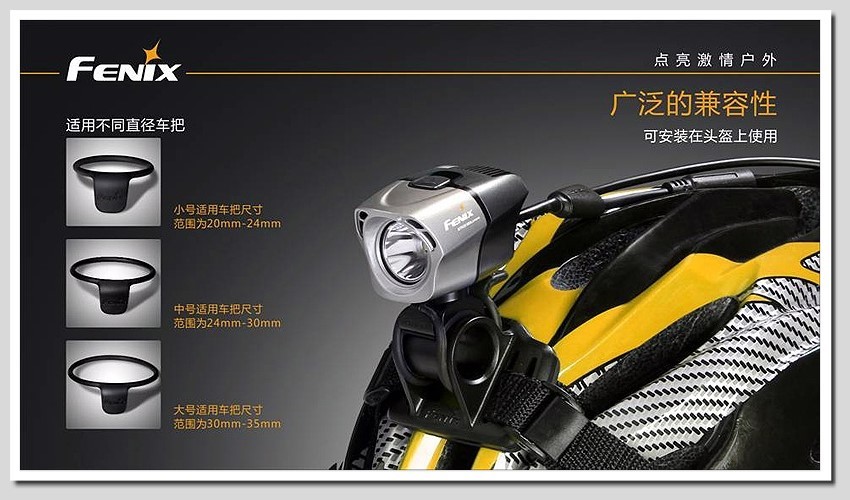

如何安裝在頭盔上

1 ．扭動燈頭，使燈座與燈頭呈 90 °。

2 ．選中號 O 圈，將 O 圈無把柄一端套入帶有 LOGO 燈座一端。

3 ．將 O 圈帶把柄一端穿過頭盔夾後套入燈座扣位。

4 ．將頭盔夾置于頭盔中間處，?將帶子兩端穿過頭盔。

5 ．將帶子繞過頭盔後，穿入頭盔夾卡扣內。

6 ．將帶子拉緊後按下卡扣蓋即可。

電池包安裝方式

1 ．將電池包的帶子繞過自行車車架後穿入卡扣內粘牢，使其固定在車架上。

2 ．將燈頭連線端口插入電池盒連線端口，聽到“哢”的一聲確定燈頭與電池盒已連接。

3 ． 將燈頭連線與電池連線斷開連接時，請捏住連接端口，在旋轉同時向兩側拉開 。

電池包電量查看：

•  單擊電池包按鈕，可以查看電池包電量情?，電量指示燈 5 秒後自動熄滅 。

•  當電池電 量 <= 10%, 電池包的 LED 指示燈會閃爍。



    安全提示

使用車燈須知

1 ． 本?品亮度極高，請勿直視發光體，以免造成視力損傷。

2 ． 本產品在工作狀態下會產生一定熱量，請避免直接接觸其金屬部分。

3 ． 本產品防水等級? IPX-6 ，能在暴雨、濃霧等環境中正常使用，但請勿將本品直接浸入水中。

4 ． 請將本產品置於兒童接觸不到的地方。

夜間騎車安全提示

1 ．不要單獨夜間騎車。

2 ．隨時讓人知道你在哪。

3 ．配戴頭盔，著反光衣。

4 ．攜帶一個備用燈與緊急備用物資。

5 ． 確保燈頭、車夾及電池盒已裝穩。

日常維護

1 ． 將燈頭與電池盒斷開連接時，請捏住連接端口，在旋轉同時向兩側拉開，切勿直接拉拔線材，以免破壞連接端口的可靠性與密封性。

2 ．不使用車燈時，建議將燈頭連線與電池盒連?斷開連接。

3 ．長期不使用車燈時，建議將車燈、電池盒及電池保護套卸載，並保存起來。

4 ．請勿拆卸車燈密封部件，否則將會導致保修失效並可能損壞車燈。

5 ．為了運輸安全，電池包出廠前未將電量充滿，首次使用前請先充電。

6 ．如果長時間不使用電池包，請將電池包取下。充滿電後置于乾燥通風處保存。同時由於 電池包會緩慢的自放電，所以長時間放置後，使用前請先充電。

保修條款

1 ． 15 天包換期： Fenix 產品自售出之日起 15 天內，在正常使用情況下，出現產品質量問題，客戶可選擇更換新品或修理服務 , 要求更換時，所換產品應為返修產品同型號同規格的新品；如同型號同規格的產品停止生產時，則調換不低于原產品性能的同品牌產品。

2 ． 2 年免費保修期： Fenix 產品自售出之日起 2 年內，用戶在正常使用情?下，出現產品質量問題，則享受免費維修服務。電池包享受 1 年免費維修服務。

3 ．終身有限保修：自行車燈在超過 2 年免費保修時間外，電池包在超過 1 年免費保修時間外， Fenixlight Limited 公司將提供有償保修，費用以實際更換材料費用?准，不另收取人工費用。

4 ．消費者保修時憑 Fenixlight Limited 《質量保證卡》、購物發票與經銷商聯繫，由經銷商對消費者提供服務，我公司將對經銷商提供服務支持。

5 ．建議消費者到 Fenixlight 官網（ www.fenixlight.com ）進行產品注冊，注?成功後即可再得到 6 個月的免費保修期，即共有 2 年半的免費保修期。



•  恒流電路，亮度恒定

•  燈頭低電量警示

•  快速拆卸 O 圈車夾，兼容尺寸範圍為 20~ 35 毫米 的車把

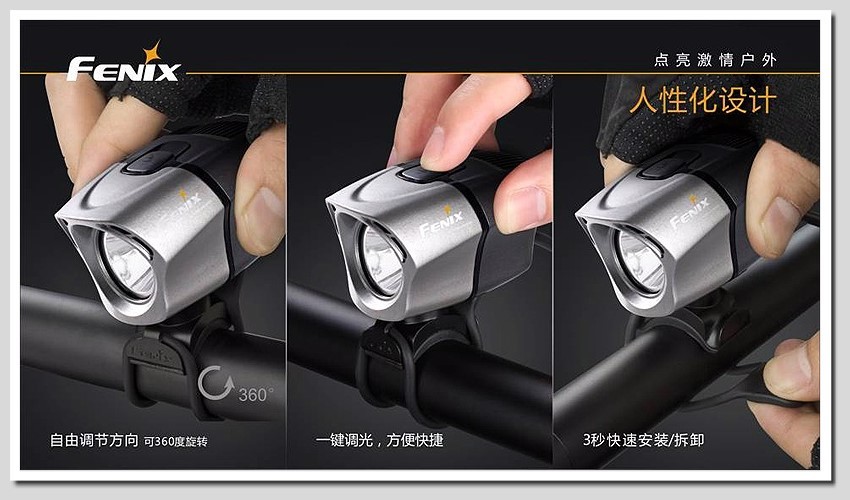

•  水平 360 °自由調節燈頭方向

•  采用鋁合金及優質塑料製造

可選用電池類型

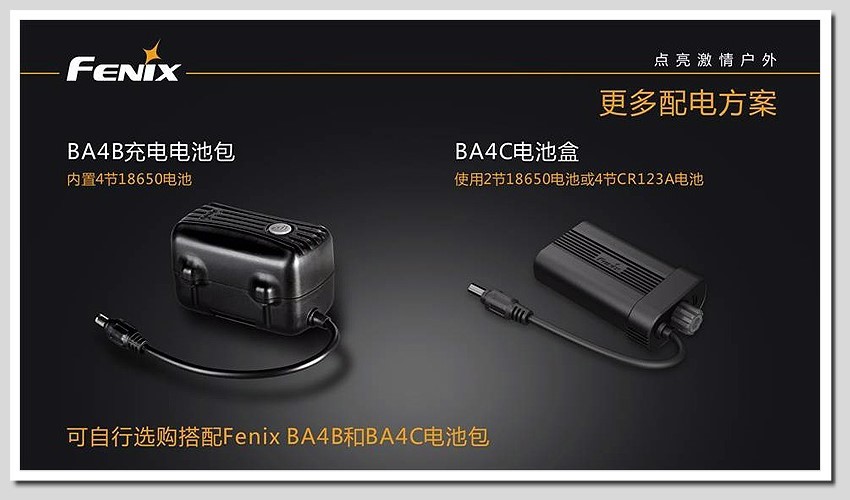

注： 18650 鋰離子（ Li-ion ）電池屬于工業電芯，並非有安全保障的民用電池，當電池品質不良或者使用不當（短路、高溫等等）時可能發生燃燒、爆炸並危及人身和財?安全，若使用此電池種類應明白其中的風險並自願承擔相應的責任。使用品質優秀並帶有保護電路的鋰離子電池會在一定程度上降低風險。推薦使用 Fenix 型號為 BA2B 或 BA4B 的電池包。

產品參數

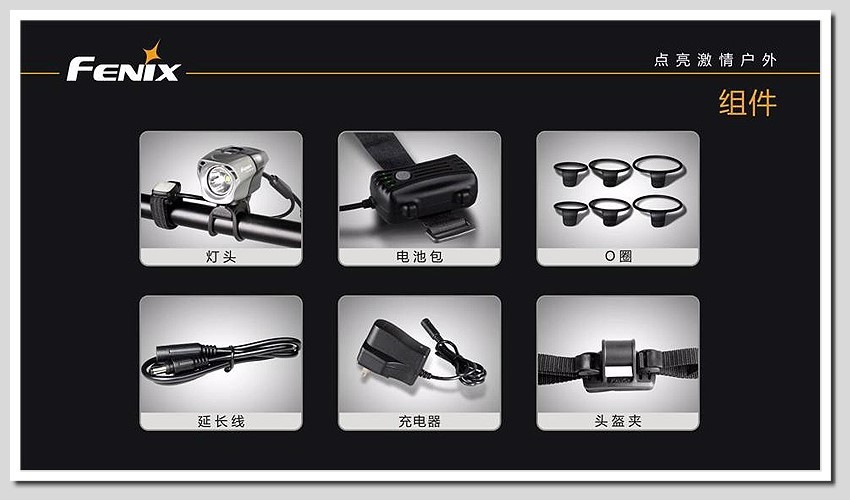

本商品規格

1 ． BTR20 燈頭

2 ． BA2B 電池包

3 ．大號 O 圈 2 個、中號 O 圈 2 個、小號 O 圈 2 個

注：大、中、小號 O 圈適用車把尺寸範圍分別? 30 毫米 ~ 35 毫米 、 24 毫米 ~ 30 毫米 、 20 毫米 ~ 24 毫米 （以上尺寸僅供參考）

4 ．頭盔夾

5 ．延長線

6 ．充電器

7 ．說明書、保修卡
